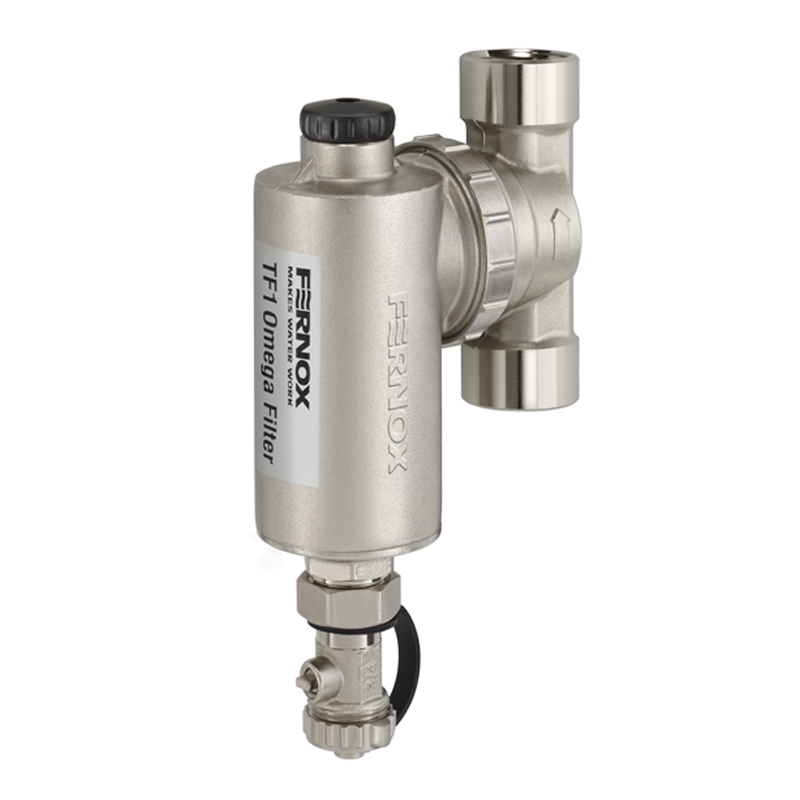

TF1 Omega Filter

Garanti:
25
År
  • Præcisionsudviklet, hydrocyklonisk og magnetisk in-line systemfilter til fjernelse af magnetiske og ikke-magnetiske forurenende stoffer fra systemets vand.

Registrer Produktgaranti
Brugsvejledning
TF1 Omega Filter
Tilgængelige versioner
ProduktkodeMonteringstype og StørrelseProduktdatablad (PDF)
62322
Pasform: BSP Pas Størrelse: 1"
Download
62320
Pasform: BSP Pas Størrelse: 3/4"
Download
Volumetriske Data
ProduktkodeMonteringstype og StørrelseStregkode på Enkelt EnhedMål for enkelt enhed(Højde x Bredde x Dybde)Stregkode på Yderkassen (ITF)Ydre kartonmål (Højde x Bredde x Dybde)
62322
Pasform: BSP Pas Størrelse: 1"
5014551623224
70 x 190 x 130 mm
05014551001480
152 x 273 x 195 mm
62320
Pasform: BSP Pas Størrelse: 3/4"
5014551623200
70 x 190 x 130 mm
05014551001473
152 x 273 x 195 mm

Fremhævede produkter

Cleaner F3 500ml

Cleaner F3 er et effektivt, universel pH-neutral, ikke-skummende flydende rengøringsmiddel, som fjerner slam, kalk og snavs fra eksisterende centralvarmesystemer for

View Product »

Protector F1 500ml

Protector F1 er den markedsledende inhibitor som forhindrer korrosion og kalkdannelse i centralvarmesystemerne. Dette høj-ydeevne produkt tilbyder overlegen beskyttelse ved

View Product »

TF1 Antifreeze Valve

Fernox TF1 frostvæskeventil er specielt designet til at beskytte vandbaserede luftkildevarmepumpeanlæg. I koldt vejr, når temperaturen falder, kan systemer, der

View Product »

Country

Austria

Belgium (fr)

Belgium (nl)

China

Czech Republic

Denmark

France

Germany

Greece

Hungary

Ireland

Italy

Netherlands

Poland

Romania

Slovakia

Spain

Sweden

Turkey

United Kingdom

United States

Brugsvejledning

Fernox TF1 Omega-filteret installeres helst på returrøret til kedlen.

Enheden skal monteres lodret, men den kan placeres i en vinkel på 45¬¨‚àû, hvis der er begrænset plads over enheden. Sørg for tilstrækkelig plads over enheden, så magneten kan fjernes ved rengøring.

Sådan installeres:

1. Den medfølgende drænventil skal monteres.
2. Sluk for kedlen og tøm systemet.
3. Tilslut Fernox TF1 Omega-filteret til rørsystemet. Enheden skal installeres, så strømningsretningen i varmekredsen følger retningspilen på indgangs-/udgangsporten.
4. Spænd alle tilslutninger. Spænd ringkragen fast med en skruenøgle for at sikre positionen.
5. Tænd for kedlen igen.

Sådan rengøres:

1. Sluk for kedlen.
2. Fjern proppen på drænventilen.
3. Åbn drænventilen.
4. Fjern magneten. Skyl filteret, indtil vandet løber klart.
5. Luk drænventilen.
6. Sæt hætten på drænventilen igen. Sæt magneten på plads igen.
7. Genstart kedlen.

Sådan doseres (265 ml):

*Sørg for, at doseringen er afsluttet, før systemet fyldes, eller når det er blevet tømt.

1. Sluk for kedlen.
2. Løsn let ringkragen på manifoldtilslutningen.
3. Vend filterhuset på hovedet, så drænventilen vender opad.
4. Fjern hætten på drænventilen, og åbn drænventilen.
5. Hæld kemikaliet ind i filterhuset.
6. Luk drænventilen, og sæt hætten på drænventilen igen.
7. Drej filterhuset tilbage til sin oprindelige position med drænventilen vendt nedad.
8. Spænd ringkragen fast igen, og fortsæt med at genopfylde systemet som normalt.

Sådan doseres (kortfattet):

*Sørg for, at doseringen er afsluttet, før systemet fyldes, eller når det er blevet tømt.

1. Sluk for kedlen.
2. Fjern hætten på drænventilen.
3. Sæt Express-adapteren på og skru den fast på drænventilen.
4. Åbn drænventilen.
5. Tryk på Express-udløseren i 30 sekunder.
6. Luk drænventilen, og skru adapteren af filteret.
7. Sæt hætten på drænventilen igen.
8. Tænd for kedlen igen.

Ændring af retning:

1. Løsn ringkragen, og drej indgangs-/udgangsporten til den ønskede position
2. Stram ringkragen for at fastgøre den med en skruenøgle

Bemærkninger:

Når der tilføjes en komponent til et varmesystem, skal installatøren sikre, at systemet fortsat overholder retningslinjerne og kravene i BS7671:2008 for elektriske installationer.
For at forhindre frostskader må produktet ikke installeres udendørs eller ved temperaturer på 0¬¨‚àûC eller derunder Retningslinjer for brug af korrosionshæmmer.
Et TF1 Omega-filter beskytter kedlen mod de skadelige virkninger af cirkulerende korrosionsrester, som har samlet sig i systemet som følge af en kemisk reaktion, når vand kommer i kontakt med blandede metaller, der anvendes i et varme- og kølesystem. For at forhindre yderligere korrosion anbefaler Fernox at bruge en kvalitetshæmmer i kombination med TF1 Omega-filteret.
I tilfælde, hvor der er demineraliseret eller blødgjort vand, skal der anvendes en kvalitetshæmmer.
