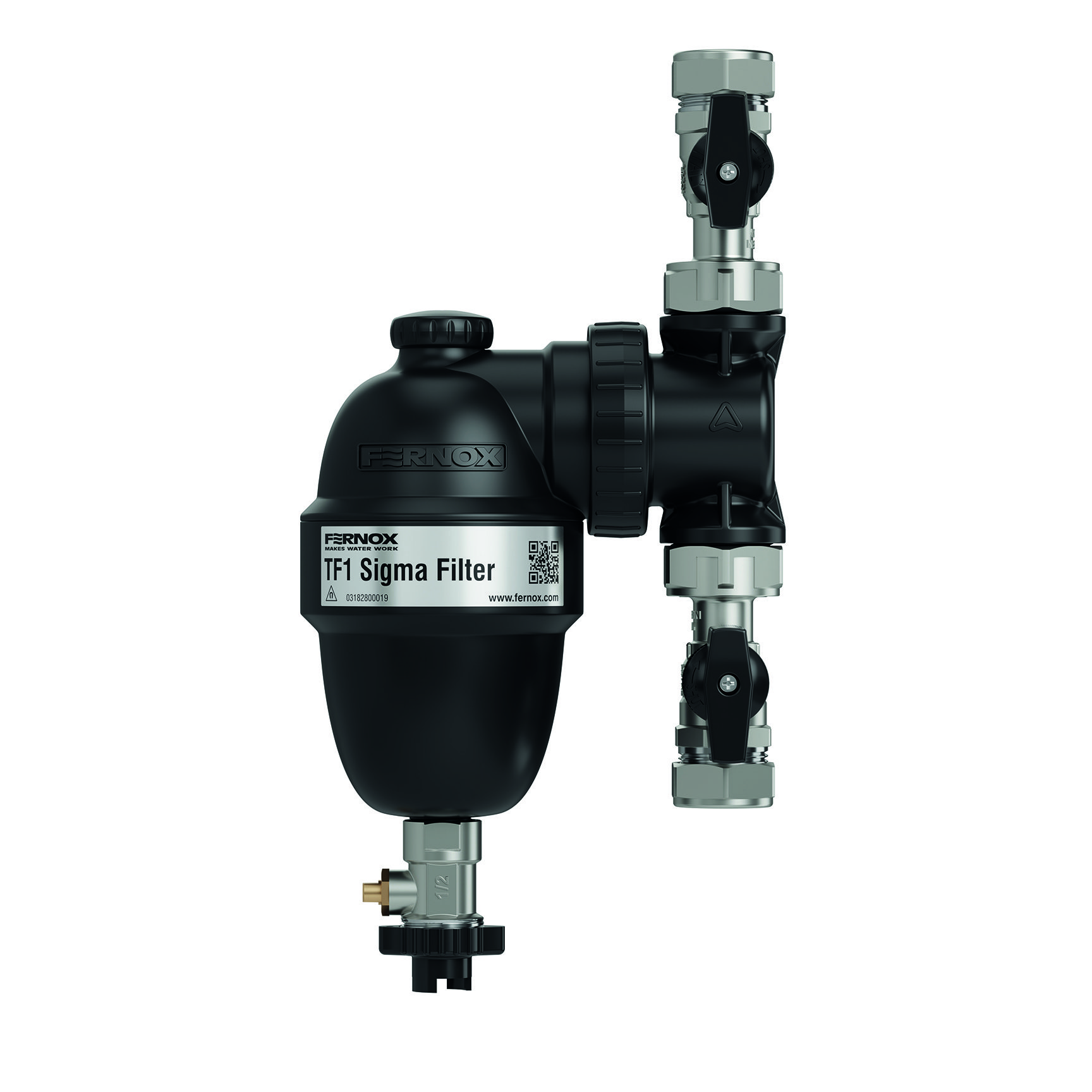

TF1 Sigma Filter

Garanti: 10 Years

TF1 Sigma Filter, er et højtydende, præcisionsudviklet in-line systemfilter der anvender et forseglet, lågfrit design for øget pålidelighed og styrke. Ideel til brug i begrænsede rum på grund af dets evne til at kunne placeres i flere retninger op til 45⁰.
Dette enkle at installere, sammensatte plastfilter passer på lodret og vandret rør, og fungerer ved at tillade Hydronic Particle Separation (HPS)-handling for at levere forurenende stoffer til enhedens kraftfulde magnetenhed for sikker fjernelse.

  • Tryktestet, innovativt forseglet enhedsdesign for at maksimere pålideligheden og fremme hurtig og let rengøring via afløbsventilen
  • Unik handling, der fanger en række magnetiske og ikke-magnetiske affald gennem HPS-teknologi
  • Holdbar og robust konstruktion, fremstillet af en højkvalitets glasforstærket ingeniørpolymer med messing på plastmanifold

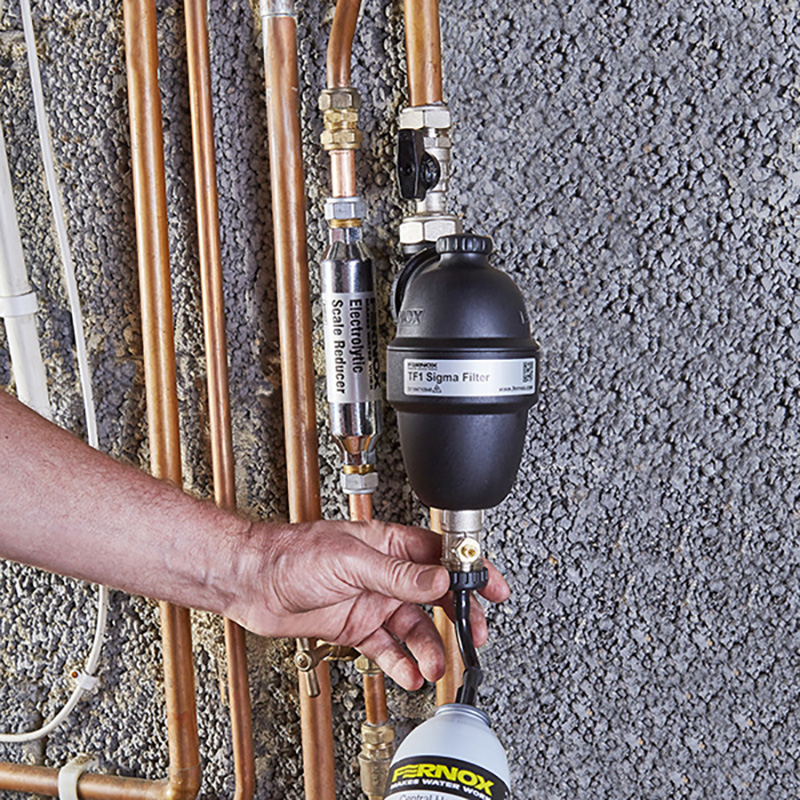

  • Praktisk, rodfri og hurtig dosering via afløbsventilen – mindre tid brugt på stedet ved service af systemet
  • Nem at installere – passer til vandret og lodret rørretning
  • Blokerer ikke eller begrænser flowet
Filters Sort results
Reset Apply
Produktkode
Type
Størrelse
Produktdatablad
62570
With Valves
3/4"
62571
With Valves
1"
62590
BSP
3/4"
62591
BSP
1"
Product Overview

TF1 Sigma Filter er fremstillet af højkvalitets ingeniør polymer, der er egnet til applikationer til brug i varme- og kølesystemer. Den glasforstærkede polymer har god hydrolyseresistens samt høj modstandsdygtighed over for belastning og slid. Polymeren er kompatibel med glykoler og additiver, der anvendes i centralvarmesystemer.

TF1 Sigma Filter er designet til at sikre, at der er minimalt tryktab ud over at opretholde en høj opsamlingseffektivitet. Den interne HPS, magnetsamling og området med lavt flow er alle konstrueret til at give filteret mulighed for at opfange en række systemforureninger, mens det ikke påvirker resten af varmesystemet.

TF1 Sigma Filter bruger en række komponenter af høj kvalitet, der sikrer, at filteret giver optimal ydelse. Metal samlingsstykke-manifolden giver en sikker forbindelse til varmesystemet. Magneten er fremstillet med en førsteklasses neodym, der muliggør en højeffektiv opfangningshastighed samt et robust filtreringsmedium, der sikrer et fortsat og ensartet opsamlingsniveau.

Application, Fitting & Dosing

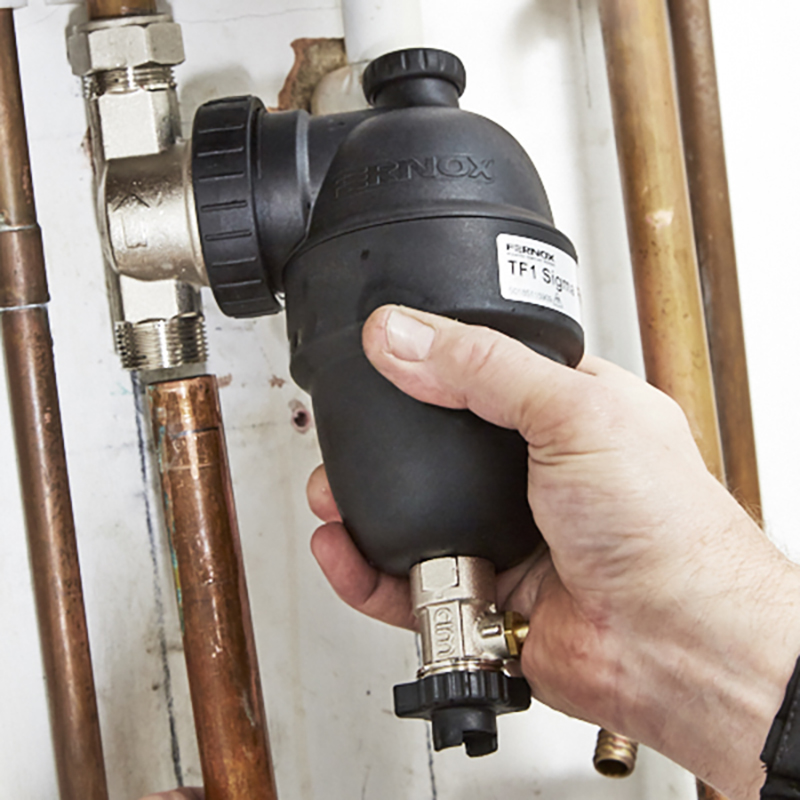

The TF1 Sigma Filter kan installeres på lodret eller vandret rørledning i overensstemmelse med flowretningen angivet med pilen på manifolden. Ideelt set skal TF1 Sigma Filter monteres ved tilbageløbet til kedlen og kan installeres i op til 45⁰ fra lodret position, hvis plads eller hovedhøjde er begrænset.

TF1 Sigma Filter er designet til at beskytte kedlen mod de skadelige virkninger af cirkulerende korrosionssnavs, som er opsamlet i systemet som et resultat af en kemisk reaktion, når vand kommer i kontakt med blandede metaller, der anvendes i et varme- og kølesystem. Behandling af systemet med et kvalitets hæmmende produkt fra Fernox Protector-serien forhindrer dannelse af slam og kalk på lang sigt i overensstemmelse med forskrifter og bedste praksis.

Package, Handling & Safety

Som med alle magnetiske produkter, skal du altid udvise forsigtighed, når du håndterer et magnetisk filter, hvis du har en implanteret hjerteenhed.
Individuelt pakket, instruktioner medfølger. Ingen specielle opbevaringskrav.

Performance

Egnede væsker:
Vand
Hæmmede glykolopløsninger
Fernox Chemical Range / System Additives
Maksimal procentdel af glykol – 50%

Maksimalt arbejdstryk – 5 bar
Maksimal gennemstrømningshastighed – 50 L/min
Maksimal arbejdstemperatur – 100⁰C
Opfangningshastighed – Op til 100% af systemforureninger

Funktionsprincip – Forurenet vand kommer ind i filteret via manifolden bærer en række systemaffald og partikler, der holdes i suspension. Denne snavs, herunder jernholdige urenheder såsom magnetit, bevæger sig gennem manifolden og ind i filterets hoveddel.
Vand tvinges ned mod filterets bund på grund af de konstruerede strømningsegenskaber, der er skabt i filteret af cyklon partikelseparatoren (HPS). HPS-handlingen hjælper med at fjerne snavspartikler, der holdes i suspension af vandet, og dirigere disse partikler mod et konstrueret område med lav strømning ved bunden af filteret.
Den dynamiske flow af vandet i filteret tillader også, at jernholdige urenheder fanges af den kraftige magnetenhed.
For at forlade filteret skal vand passere over magneten fra kappen og omkring HPS og derefter ud af manifolden. På denne måde har snavs i systemet svært ved at undslippe enheden og bliver enten fanget i området med lav strømning eller fanget af den kraftige magnet, hvilket betyder, at rent vand kommer ud af filteret.

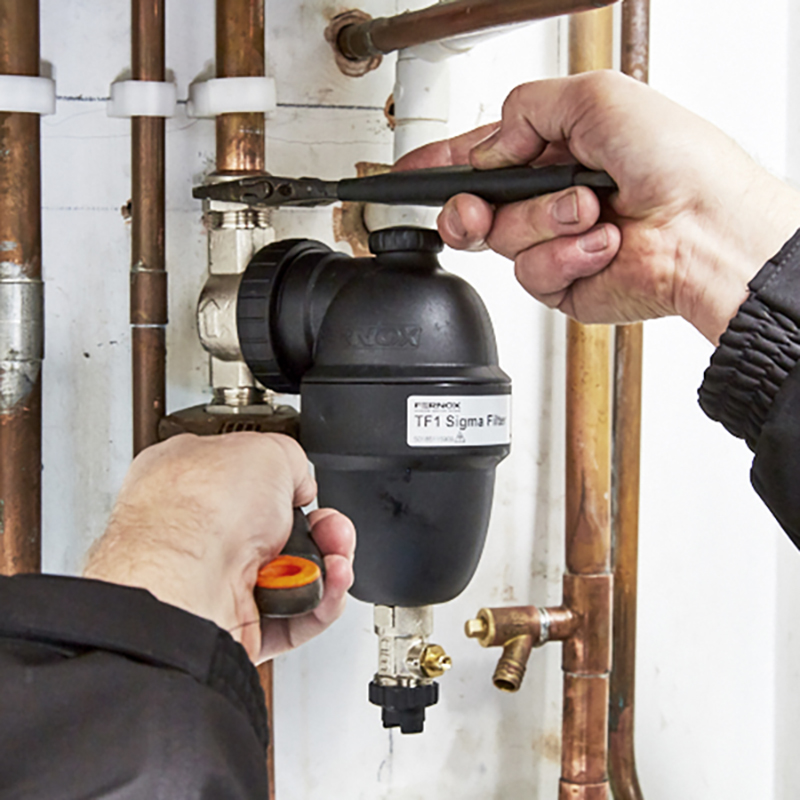

Al snavs opsamlet i filteret kan derefter udledes ved at fjerne magneten fra kappen og åbne afløbsventilen. Denne procedure er vist i rengøringsvejledningen og kræver ikke nedlukning af systemet, eller at filteret skal skilles ad.

Physical Specification / Properties

Filterhus – Glasfyldt, teknisk polymer
Manifold – Forniklet messing og glasfyldt, teknisk polymer
Afløbsventil – Forniklet messing
Cirkelring – Rustfrit stål
Tætninger og skiver – EPDM

Volumetrisk
Filters Sort results
Reset Apply
Produktkode
Type
Størrelse
Mål for enkelt enhed(Højde x Bredde x Dybde)
Stregkode for enkel enhed
Dimensioner på ydre karton(Højde x Bredde x Dybde)
Ydre karton stregkode (ITF)
62570
With Valves
3/4"
115 × 255 × 180 mm
5014551625709
241 x 362 x 268 mm
05014551002401
62571
With Valves
1"
112 × 346 × 179 mm
5014551625716
241 x 178 x 352 mm
05014551002418
62590
BSP
3/4"
115 × 255 × 180 mm
5014551625907
241 x 362 x 268 mm
05014551002456
62591
BSP
1"
112 × 346 × 179 mm
5014551625914
241 x 178 x 352 mm
05014551002463
Cleaning Diagram
Dimensions Diagram
Dosing Diagram
Pressure Differential Graph
