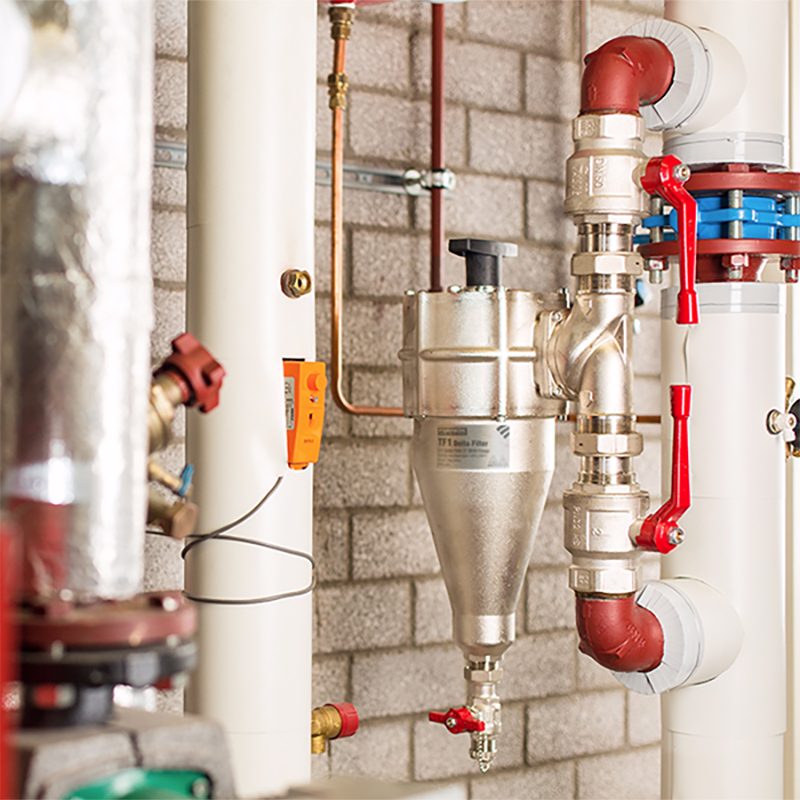

TF1 Delta Filter

Garanti: 5 Years

Præcisionsudviklet, Fernox TF1 Delta Filter er et forniklet messing inline systemfilter af høj kvalitet, der er specielt designet til at beskytte vitale og dyre komponenter i kommercielle varme- og kølesystemer med stort volumen og lav temperatur. TF1 Delta-filteret har tre filtreringsmetoder: magnetisk, hydrocyklonisk og automatisk eller manuel afluftning. Det beskytter nøglekomponenter mod magnetisk og ikke-magnetisk snavs samt fjernelse af fanget luft fra systemets vand. Det er let at installere, servicere og rengøre in situ, mens systemet er i drift og kan bruges online eller på en bypass.

  • Optimal ydeevne med magnetisk og hydrocyklonisk filtrering til kommercielle systemer med stort volumen
  • Hurtig og nem at installere tæt på væggen (med minimale rørændringer nødvendige). Passer vandret og lodret rør i begge strømningsretninger
  • Maksimalt arbejdstryk på 16 bar (232 psi)
  • Automatisk udluftning med automatisk lukkeventil – 12 bar (174 psi)
  • Høj kvalitet, neodymmagnet med høj temperatur
  • 5 års garanti
Filters Sort results
Reset Apply
Produktkode
Type
Størrelse
Produktdatablad
62226
With Valves
2"
Product Overview

TF1 Delta Filter er fremstillet af højkvalitets ingeniør messing, der er egnet til applikationer til brug i varme- og kølesystemer. Messingkomponenterne er forniklet for at øge holdbarheden og modstanden, hvilket betyder, at filteret er kompatibelt til brug med en række glykoler og additiver, der anvendes i centralvarmesystemer.

TF1 Delta Filter er designet til at sikre, at der er et minimalt tryktab, samtidig med at der opretholdes en høj opsamlingseffektivitet. Cyklonseparator-handlingen, magnetsamlingen og området med lav strømning er alle konstrueret til at tillade filteret at fange en række systemforureninger, samtidig med at det sikres, at dette ikke påvirker resten af varmesystemet.

TF1 Delta Filter bruger en række komponenter af høj kvalitet, der sikrer, at filteret giver optimal ydelse. Magneten er fremstillet i en førsteklasses neodym, hvilket muliggør en høj effektivitets opfangningshastighed kombineret med et robust design af afløbsventilen, der gør det muligt at rengøre filteret uden behov for at systemet skal slukkes.

Application, Fitting & Dosing

TF1 Delta Filter er et højtydende filter, der bruger magnetisk og Cyklonseparator-handling til at levere, indeholde og fjerne forurenende stoffer fra systemets vand. Ideel til alle systemer såsom zoned, kaskade, header med lavt tab og varmevekslere fra plade til plade. Installationsvejledninger medfølger. Filteret kan installeres på lodret eller vandret rørledning i overensstemmelse med flowretningen angivet med pilen på manifolden. Ideelt set skal filteret monteres ved tilbageløbet til kedlen og kan installeres i op til 45⁰ fra lodret position, hvis plads eller hovedhøjde er begrænset.

Package, Handling & Safety

Som med alle magnetiske produkter, skal du altid udvise forsigtighed, når du håndterer et magnetisk filter, hvis du har en implanteret hjerteenhed.
Individuelt pakket, instruktioner medfølger. Ingen specielle opbevaringskrav.

Performance

Egnede væsker:
Vand
Hæmmede glykolopløsninger
Fernox Chemical Range /System Additives
Maksimal procentdel af glykol – 50%

Intern volumen – 0,84 US gallon
Maksimum arbejdstryk – 16 Bar/232 psi
Maksimal gennemstrømningshastighed – 53 US gallon/min.
Automatisk luftudluftning med automatisk lukkeventil – 12 bar / 174 psi
Maksimal Arbejdstemperatur – 248⁰F
Opfangningshastighed – Op til 100% af systemforureninger

Data om tab af tryk
TF1 Delta Filter er blevet hydrostatisk testet
i henhold til direktivet om trykudstyr 97/23/EC
ved 24 bar (348 psi) for en PN16-klassificering

Funktionsprincip – Forurenet vand kommer ind i filteret via manifolden bærer en række systemaffald og partikler, der holdes i suspension. Denne snavs, herunder jernholdige urenheder såsom magnetit, bevæger sig gennem manifolden og ind i filterets hoveddel.
TF1 Delta Filter bruger cyklonseparation. En cyklonseparator er en statisk enhed, der anvender centrifugalkraft til en flydende blanding for at fremme adskillelsen af partikler.
Cyklonseparator-handlingen er designet til at konvertere indgående væskehastighed til roterende bevægelse. Når vand kommer ind i filteret, drejer det rundt og ned på filterets yderside og bærer partikler med sig. Filterets form er designet til at skabe en dødszone med lav flow i bunden, hvor tungere partikler lægger sig til sikker fjernelse.
Cyklonseparatoren i TF1 Delta Filter er optimeret for at muliggøre den maksimale filtreringsevne for både magnetisk og ikke-magnetisk materiale.
Når vandstrømmen har nået bunden af filteret, bevæger vand sig op igen gennem midten af TF1 Delta Filter, der bærer partikler over magneten fra kappen, fremmer yderligere magnetisk filtrering og forbedrer filterets opsamlingsfunktioner.
Al snavs opsamlet i filteret kan derefter udledes ved at fjerne magneten fra kappen og åbne afløbsventilen. Denne procedure er vist i rengøringsvejledningen og kræver ikke nedlukning af systemet, eller at filteret skal skilles ad.

Physical Specification / Properties

Filterhus – Støbt messing (EN 1982-CC754S), forniklet
Manifold – Støbt messing (EN 1982-CC754S), forniklet
Magnet – Neodymium
Afløbsventil – Forniklet messing
Tætninger og skiver – EPDM

Volumetrisk
Filters Sort results
Reset Apply
Produktkode
Type
Størrelse
Mål for enkelt enhed
Stregkode for enkel enhed
Dimensioner på ydre karton
Ydre karton stregkode (ITF)
62226
With Valves
2"
515 × 314 × 270 mm
5014551622265
270 x 314 x 515 mm
Cleaning Diagram
Dimensions Diagram
Fitting Diagram
Pressure Differential Graph
Install Position Diagram
