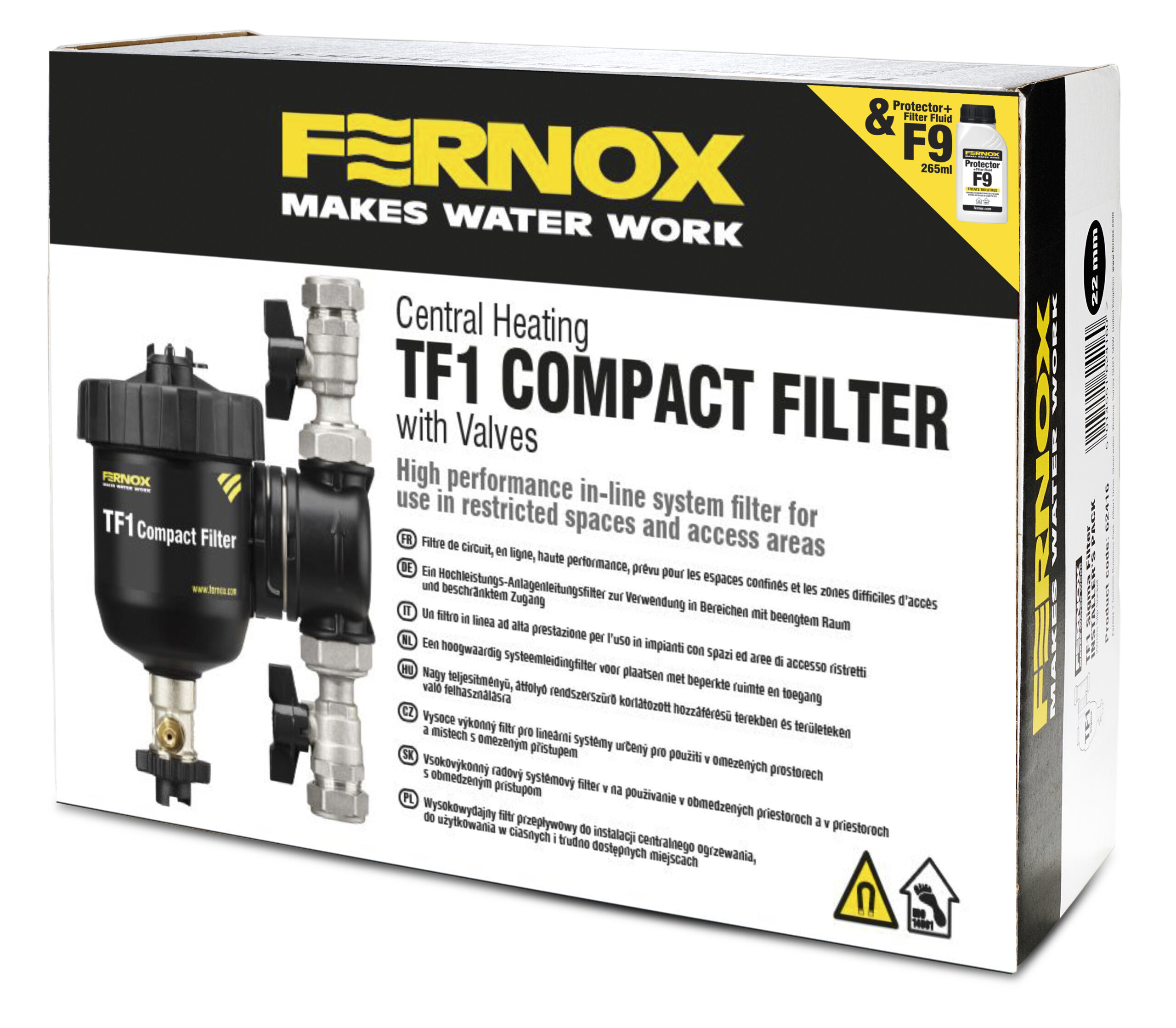

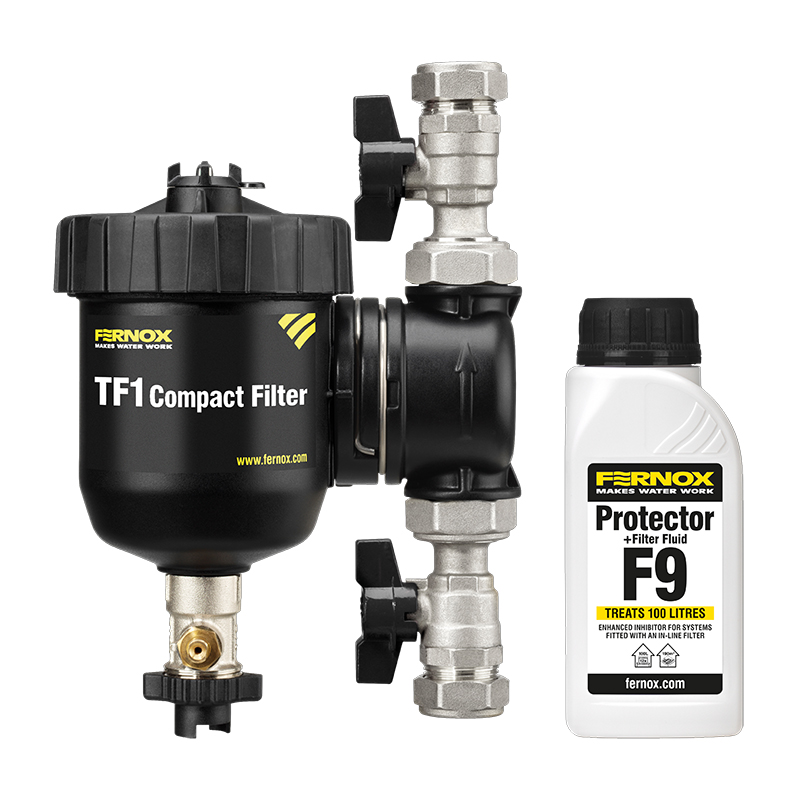

TF1 Compact Filter er et højtydende, magnetisk in-line systemfilter, der er ideelt til små og begrænsede rum. Dette enkle at installere, sammensatte plastfilter passer på lodrette og vandrette rørledninger i flere retninger. Dens design muliggør indfangning af både magnetisk og ikke-magnetisk affald ved hjælp af cyklonseparator handling og specifikt konstruerede magnetsamlinger til at opsamle og indeholde affald i filteret før sikker fjernelse. Hurtig og rodfri rengøring via afløbsventilen på mindre end 2 minutter – ingen grund til at demontere enheden. Leveres med et forbedret inhibitor produkt, Protector+ Filter Fluid F9, som inkluderer et dispergeringsmiddel for at maksimere effektiviteten af et filter til opsamling af snavs. Den komplementære rolle kemikaliet og filteret giver det ultimative inden for kedel- og systembeskyttelse.
TF1 Compact Filter er konstrueret ved hjælp af en ingeniørpolymer, der er velegnet til applikationer til opvarmnings- og kølesystemer. Den glasforstærkede polymer har god hydrolyseresistens samt høj modstandsdygtighed over for belastning og slid. Polymeren er kompatibel med glykoler og additiver, der anvendes i centralvarmesystemer.
TF1 Compact Filter er designet til at sikre, at der er minimalt tryktab ud over at opretholde en høj opsamlingseffektivitet. Den unikke cyklonseparator, magnetsamling og området med lavt flow er alle konstrueret til at give filteret mulighed for at opfange en række systemforureninger, mens det ikke påvirker resten af varmesystemet.
TF1 Compact Filter bruger en række komponenter af høj kvalitet, der sikrer, at filteret giver optimal ydelse. Alle isoleringsventiler er designet til at give brugerne mulighed for at betjene dem let med hånden, samtidig med at de giver en sikker forbindelse til systemet og servicepunktet. Magneten er fremstillet med en førsteklasses neodym, der muliggør en højeffektiv opfangningshastighed samt en robust filtrering, der sikrer et fortsat og ensartet opsamlingsniveau.
TF1 Compact Filter kan forbindes direkte til rørsystemet ved hjælp af de medfølgende ventilbeslag. Filteret kan installeres i en hvilken som helst af 24 separate retninger aktiveret af sin unikke indløbs- /udløbsmekanisme. Fernox TF1 Compact Filter (UK patent nr. 2448232) er et revolutionerende in-line filter, der kombinerer cyklonseparator handling med specialdesignede magnetenheder, for at fjerne både magnetiske og ikke-magnetiske forurenende stoffer fra systemvand og fastholder det sikkert inde i filteret før fjernelse. Filteret kan installeres på lodret eller vandret rørledning i overensstemmelse med flowretningen angivet med pilen på manifolden. Filtret er designet til at beskytte kedlen mod de skadelige virkninger af cirkulerende korrosionssnavs, som er opsamlet i systemet som et resultat af en kemisk reaktion, når vand kommer i kontakt med blandede metaller, der anvendes i et varme- og kølesystem. Ideelt set skal filteret monteres ved tilbageløbet til kedlen og kan installeres i op til 45⁰ fra lodret position, hvis plads eller hovedhøjde er begrænset.
Som med alle magnetiske produkter, skal du altid udvise forsigtighed, når du håndterer et magnetisk filter, hvis du har en implanteret hjerteenhed.
Fernox Protector+ Filter Fluid F9 leveres i 500 ml flasker.
Fernox Protector F1 er klassificeret som ikke-farlig for menneskers sundhed, men bør holdes utilgængeligt for børn, som med alle andre kemikalier. I tilfælde af kontakt med øjne eller hud, skylles straks med rigeligt vand.
Egnede væsker:
Vand
Hæmmede glykolopløsninger
Fernox Chemical Range / System Additives
Maksimal procentdel af glykol: 50%
Maksimalt arbejdstryk: 50 L/min
Maksimal arbejdstemperatur: 100⁰C
Opsamlingsrate: Op til 100% af systemforureninger
Betjeningsprincip
Forurenet vand kommer ind i filteret via manifolden, der bærer en forskellige mængde af snavs og partikler fra systemt, der holdes i suspension. Denne snavs, herunder jernholdige urenheder såsom magnetit, bevæger sig gennem manifolden og ind i filterets hoveddel.
TF1 Compact Filter bruger cyklonseparation. En cyklonseparator er en statisk enhed, der anvender centrifugalkraft til en flydende blanding for at fremme adskillelsen af partikler.
Cyklonseparator-handlingen er designet til at konvertere indgående væskehastighed til roterende bevægelse. Når vand kommer ind i filteret, drejer det rundt og ned på filterets yderside og bærer partikler med sig. Filterets form er designet til at skabe en zone med lav flow i bunden, hvor tungere partikler lægger sig.
Cyklonseparatoren i TF1 Compact Filter er optimeret for at muliggøre den maksimale filtreringsevne for både magnetisk og ikke-magnetisk materiale.
Når vandstrømmen har nået bunden af filteret, bevæger vand sig op igen gennem midten af TF1 Compact Filter, der bærer partikler over magneten fra kappen, hvilket fremmer yderligere magnetisk filtrering og forbedrer filterets opsamlingsfunktioner.
Al snavs opsamlet i filteret kan derefter udledes ved at fjerne magneten fra kappen og åbne afløbsventilen. Denne procedure er vist i rengøringsvejledningen og kræver ikke nedlukning af systemet, eller at filteret skal skilles ad.
Filterhus – Glasfyldt, teknisk polymer
Manifold – Glasfyldt, teknisk polymer
Afløbsventil – Forniklet messing
Isoleringsventiler – Forniklet messing
Cirkelring – Rustfrit stål
Tætninger og skiver – EPDM
Fernox Protector+ Filter Fluid F9 er en blanding af korrosions- og kalkhæmmere og dispergeringsmidler.
Form: Væske
Lugt: Aromatisk
Farve: Lysegul
pH (konc): 8,3
pH (i brug): 7,8-8,5
SG: 1,135 ved 20°C
Produktkode | Type | Størrelse | Mål for enkelt enhed(Højde x Bredde x Dybde) | Stregkode for enkel enhed | Dimensioner på ydre karton(Højde x Bredde x Dybde) | Ydre karton stregkode (ITF) |
|---|---|---|---|---|---|---|
62136 |
With Valves |
22mm |
112 × 263 × 232 mm |
5014551621367 |
240 x 474 x 474 mm |
05014551643004 |
62199 |
With Valves |
3/4" |
112 × 263 × 232 mm |
5014551621992 |
240 x 474 x 474 mm |
05014551001022 |
